Galvanische Zellen

Galvanische Zellen sind faszinierende Systeme, die uns einen Einblick in die Umwandlung chemischer Energie in elektrische Energie geben – ein Prinzip, das viele Aspekte unseres modernen Lebens antreibt. Ob in Batterien, Akkus oder Brennstoffzellen: Galvanische Zellen sind das Herzstück zahlreicher Anwendungen, die den Alltag prägen. Doch wie funktionieren sie genau? Was passiert auf atomarer Ebene, wenn chemische Reaktionen plötzlich Strom liefern? Diese Fragen führen uns direkt in das faszinierende Reich der Elektrochemie, in dem Elektronenfluss und chemische Reaktionen in einer perfekten Symbiose arbeiten.

Was ist eine Galvanische Zelle?

Eine galvanische Zelle ist eine Vorrichtung, die chemische Energie durch eine Redoxreaktion in elektrische Energie umwandelt. Sie besteht aus zwei verschiedenen Halbzellen, die jeweils aus einem Metall und einer Elektrolytlösung bestehen. Diese Zellen sind durch eine Salzbrücke oder eine poröse Trennwand verbunden, die den Ionenfluss ermöglicht, während die beiden Halbzellen elektrisch voneinander getrennt bleiben.

Daniell-Element: Ein Beispiel für eine galvanische Zelle

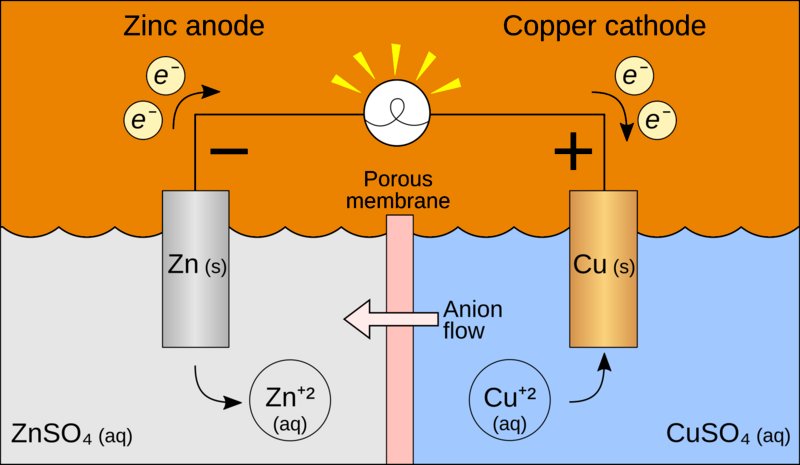

Das Daniell-Element ist ein klassisches Beispiel für eine galvanische Zelle und veranschaulicht eindrucksvoll, wie chemische Energie in elektrische Energie umgewandelt wird. Diese Zelle besteht aus zwei Halbzellen: einer Zinkhalbzelle und einer Kupferhalbzelle. In der Zinkhalbzelle fungiert Zink als Anode, wo die Oxidation stattfindet: Zn → Zn²⁺ + 2e⁻. Die freigesetzten Elektronen wandern durch den äußeren Stromkreis zur Kupferhalbzelle, die als Kathode dient. Hier findet die Reduktion statt: Cu²⁺ + 2e⁻ → Cu. Das Daniell-Element ist nicht nur ein wichtiger Vertreter der galvanischen Zellen, sondern auch ein häufig verwendetes Lehrbeispiel, um die grundlegenden Prinzipien der Elektrochemie zu erklären.

Unterschied zwischen galvanischen Zellen und elektrolytischen Zellen

Galvanische Zellen und elektrolytische Zellen sind beide elektrochemische Zellen, aber sie unterscheiden sich in der Art und Weise, wie sie funktionieren und welche Prozesse sie nutzen. Eine galvanische Zelle wandelt chemische Energie in elektrische Energie um. Sie basiert auf einem Redox-System, bei dem eine spontane Redoxreaktion Elektronen von der Anode (wo die Oxidation stattfindet) zur Kathode (wo die Reduktion stattfindet) fließen lässt. Dieser Elektronenfluss erzeugt elektrischen Strom. In einer galvanischen Zelle erfolgt die Reaktion von selbst, ohne dass Energie von außen zugeführt werden muss. Die Anode ist negativ, da sie Elektronen abgibt, und die Kathode ist positiv, weil sie Elektronen aufnimmt.

Im Gegensatz dazu wird in einer elektrolytischen Zelle elektrische Energie verwendet, um eine nicht-spontane chemische Reaktion zu erzwingen. Hier wird Strom von einer externen Quelle in die Zelle geleitet, um die Redoxreaktion auszulösen. Die Anode ist in diesem Fall positiv, weil sie mit der positiven Seite der Stromquelle verbunden ist, und die Kathode ist negativ, da sie mit der negativen Seite verbunden ist. Elektrolytische Zellen werden häufig in Prozessen wie der Elektrolyse verwendet, etwa bei der Zersetzung von Wasser in Wasserstoff und Sauerstoff oder bei der Gewinnung von Metallen aus ihren Erzen.

4 Haupttypen galvanischer Zellen

Es gibt verschiedene Arten von galvanischen Zellen, die sich je nach Aufbau, Funktion und Verwendungszweck unterscheiden. Die wichtigsten Typen sind Primärzellen, Sekundärzellen, Konzentrationszellen und Brennstoffzellen.

Primärzellen sind nicht wiederaufladbare Zellen, die chemische Energie in elektrische Energie umwandeln, bis die reagierenden Substanzen aufgebraucht sind. Sie werden hauptsächlich für Geräte mit geringem Stromverbrauch wie Fernbedienungen und Uhren verwendet. Ein bekanntes Beispiel ist die Alkalibatterie, die Zink als Anode und Mangandioxid als Kathode verwendet. Die chemische Reaktion in Primärzellen ist nicht reversibel, was bedeutet, dass sie nach Entladung nicht wieder aufgeladen werden können.

Eine spezielle Form der galvanischen Zelle ist die Konzentrationszelle, bei der zwei identische Elektroden in Lösungen unterschiedlicher Konzentrationen eingetaucht sind. Der entstehende Spannungsunterschied ergibt sich aus der Konzentrationsdifferenz der Ionen in den Elektrolyten. Diese Zellen sind nützlich, um theoretische Konzepte der Elektrochemie zu veranschaulichen, und finden in der Praxis seltene Anwendungen.

Sekundärzellen hingegen sind wiederaufladbar und finden breite Anwendung in Geräten, die regelmäßig nachgeladen werden müssen, wie Smartphones oder Elektrofahrzeuge. Ein klassisches Beispiel ist der Bleiakkumulator, der in Autos eingesetzt wird. In diesem Typ Zelle sind die Reaktionen reversibel, sodass die chemische Energie nach dem Entladen durch Zuführung von elektrischer Energie wieder hergestellt werden kann. Ein weiteres populäres Beispiel ist die Lithium-Ionen-Batterie, die aufgrund ihrer hohen Energiedichte in vielen modernen Anwendungen genutzt wird.

Brennstoffzellen sind eine besondere Art von galvanischen Zellen, die kontinuierlich Brennstoffe wie Wasserstoff und Sauerstoff zuführen, um chemische Energie in elektrische Energie umzuwandeln. Im Gegensatz zu den anderen Zelltypen wird die Energie hier nicht durch eine gespeicherte Reaktion erzeugt, sondern durch die kontinuierliche Zufuhr von Reaktanten. Wasserstoff-Brennstoffzellen sind ein Beispiel, bei dem Wasserstoff an der Anode oxidiert und Sauerstoff an der Kathode reduziert wird, wobei Elektrizität und Wasser als Nebenprodukt entstehen. Diese Zellen haben großes Potenzial für umweltfreundliche Energieanwendungen, insbesondere im Bereich der Elektromobilität.

Aufbau einer galvanischen Zelle

Der Aufbau einer galvanischen Zelle besteht aus zwei Hauptkomponenten: den Halbzellen und dem Verbindungssystem (z. B. einer Salzbrücke oder porösen Membran), die zusammen die Umwandlung chemischer Energie in elektrische Energie ermöglichen.

1. Zwei Halbzellen

Jede galvanische Zelle besteht aus zwei Halbzellen, in denen eine Redoxreaktion stattfindet:

Anode (Oxidationshalbzelle): Hier findet die Oxidation statt. Ein Metallatom gibt Elektronen ab und wird in Lösung als Ion freigesetzt. Die Anode ist in galvanischen Zellen negativ.
Kathode (Reduktionshalbzelle): An der Kathode findet die Reduktion statt. Ionen aus der Lösung nehmen Elektronen auf und lagern sich als festes Metall an der Kathode an. Die Kathode ist positiv.

2. Elektroden

Die Elektroden bestehen typischerweise aus Metallen (z. B. Zink und Kupfer). Sie tauchen jeweils in eine wässrige Lösung ihres entsprechenden Metall-Ions ein.

3. Elektrolytlösung:

Jede Halbzelle enthält eine Lösung (Elektrolyt) mit Ionen, die an der Redoxreaktion teilnehmen. Zum Beispiel befindet sich in der Zinkhalbzelle Zinksulfat (Zn²⁺), und in der Kupferhalbzelle Kupfersulfat (Cu²⁺).

4. Salzbrücke oder poröse Membran:

Diese Verbindung zwischen den beiden Halbzellen sorgt dafür, dass Ionen frei zwischen den Lösungen zirkulieren können, ohne dass sich die Lösungen direkt vermischen. So wird der Ladungsausgleich aufrechterhalten, während der Elektronenfluss im äußeren Stromkreis stattfindet.

5. Äußerer Stromkreis:

Der äußere Stromkreis verbindet die beiden Elektroden miteinander. Elektronen fließen von der Anode zur Kathode, was den nutzbaren elektrischen Strom erzeugt.

Wo findet man galvanische Zellen?

Galvanische Zellen sind in vielen Bereichen des täglichen Lebens und in der Industrie weit verbreitet, da sie elektrische Energie effizient aus chemischen Reaktionen erzeugen können. Ihre Anwendungen reichen von einfachen Haushaltsgeräten bis hin zu komplexen Technologien. Die wichtigsten Einsatzgebiete umfassen vor allem folgende Bereiche:

Batterien für Haushaltsgeräte: Primärzellen wie Alkalibatterien sind in Alltagsgeräten wie Fernbedienungen, Taschenlampen, Uhren, Rauchmeldern und Spielzeug weit verbreitet. Diese Batterien bieten eine zuverlässige Stromquelle für Geräte mit geringem oder mittlerem Energiebedarf. Auch Knopfzellen (kleine galvanische Zellen) werden häufig in Uhren, Taschenrechnern und Hörgeräten verwendet.
Wiederaufladbare Batterien (Sekundärzellen): Lithium-Ionen-Akkus sind in mobilen Geräten wie Smartphones, Laptops, Tablets und tragbaren Geräten (z. B. Smartwatches) weit verbreitet. Sie zeichnen sich durch ihre hohe Energiedichte und Wiederaufladbarkeit aus. Nickel-Metallhydrid (NiMH)-Akkus hingegen werden in Kameras, schnurlosen Telefonen und manchen Hybridfahrzeugen verwendet.
Elektromobilität: Elektrofahrzeuge (EVs) nutzen Lithium-Ionen-Akkus, um den Elektromotor mit Energie zu versorgen. Diese Akkus bieten eine große Speicherkapazität und sind für wiederholtes Aufladen optimiert, wodurch sie sich ideal für E-Autos und Elektrofahrräder eignen. Auch Hybridfahrzeuge kombinieren einen herkömmlichen Verbrennungsmotor mit einem Elektromotor, der von wiederaufladbaren Batterien angetrieben wird.
Energiespeicherung: Batteriespeicher für erneuerbare Energien: In Solaranlagen und Windkraftanlagen werden Lithium-Ionen-Batterien oder andere Akkumulatoren verwendet, um überschüssige Energie zu speichern und später zu nutzen, wenn keine Stromerzeugung möglich ist (z. B. bei Nacht oder Windstille). Bleiakkus kommen in der unterbrechungsfreien Stromversorgung (USV) zum Einsatz, um bei Stromausfällen kurzzeitig Energie zu liefern und Systeme zu schützen.

Medizinische Geräte: Hörgeräte, Herzschrittmacher und implantierbare Defibrillatoren verwenden speziell angepasste Lithiumbatterien, die eine lange Lebensdauer haben und sicher arbeiten müssen. Auch tragbare medizinische Geräte wie Blutdruckmessgeräte und Insulinpumpen werden häufig durch Batterien betrieben.
Industrie und Notstromversorgung: In der Telekommunikation und in Rechenzentren kommen galvanische Zellen als Notstromsysteme (USV) zum Einsatz, um bei einem Stromausfall eine kontinuierliche Stromversorgung sicherzustellen. Bleiakkumulatoren sind in Gabelstaplern und anderen industriellen Geräten weit verbreitet, die wiederaufladbare Batterien benötigen.
Brennstoffzellen: Brennstoffzellen, eine spezielle Art galvanischer Zellen, finden in Wasserstoffautos, Raumfahrt und stationären Stromerzeugern Anwendung. Sie erzeugen Strom durch die Reaktion von Wasserstoff und Sauerstoff und sind als emissionsarme Energiequellen vielversprechend für die Zukunft der Elektromobilität und die dezentrale Energieversorgung.
Korrosionsschutz: Galvanische Zellen spielen auch beim Korrosionsschutz von Metallen eine Rolle. Zum Beispiel werden Opferanoden aus Zink oder Magnesium an Schiffsrümpfen, Pipelines oder anderen Metallstrukturen angebracht, um diese vor Korrosion zu schützen. Die Opferanode korrodiert anstelle des geschützten Metalls und wirkt so als galvanische Zelle.
Sensoren und Messgeräte: Galvanische Sauerstoffsensoren werden verwendet, um den Sauerstoffgehalt in der Luft oder in Flüssigkeiten zu messen. Sie sind in vielen industriellen und medizinischen Anwendungen, wie z. B. in Beatmungsgeräten und Laborinstrumenten, zu finden.
