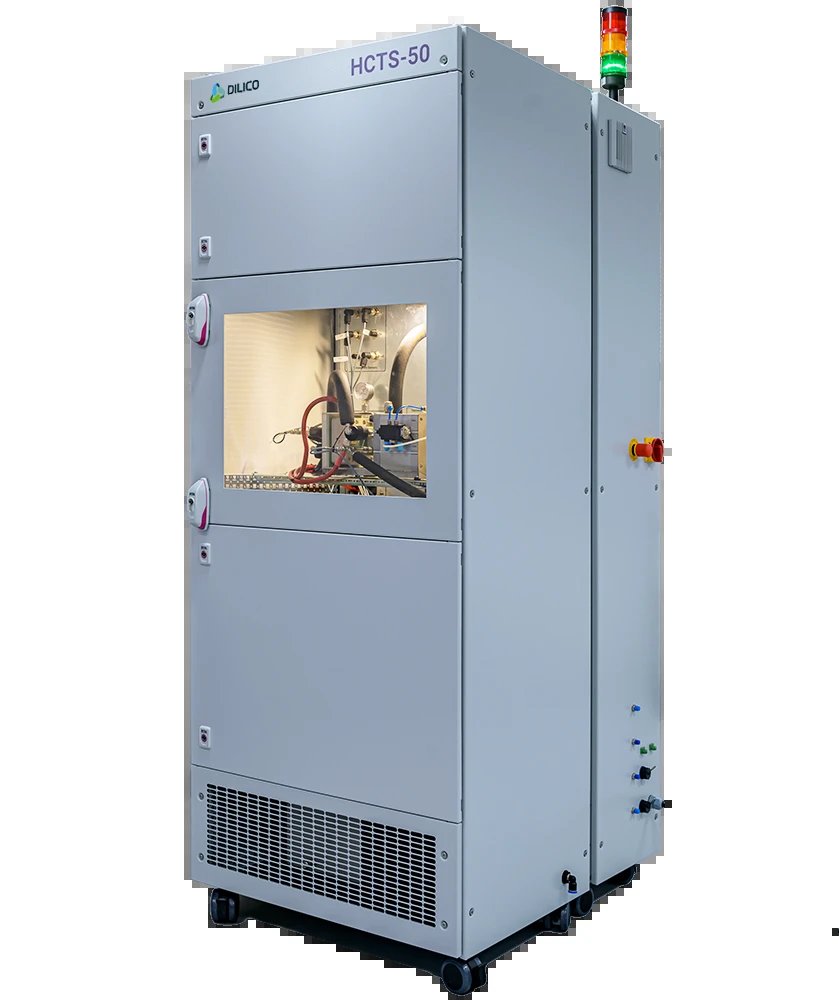

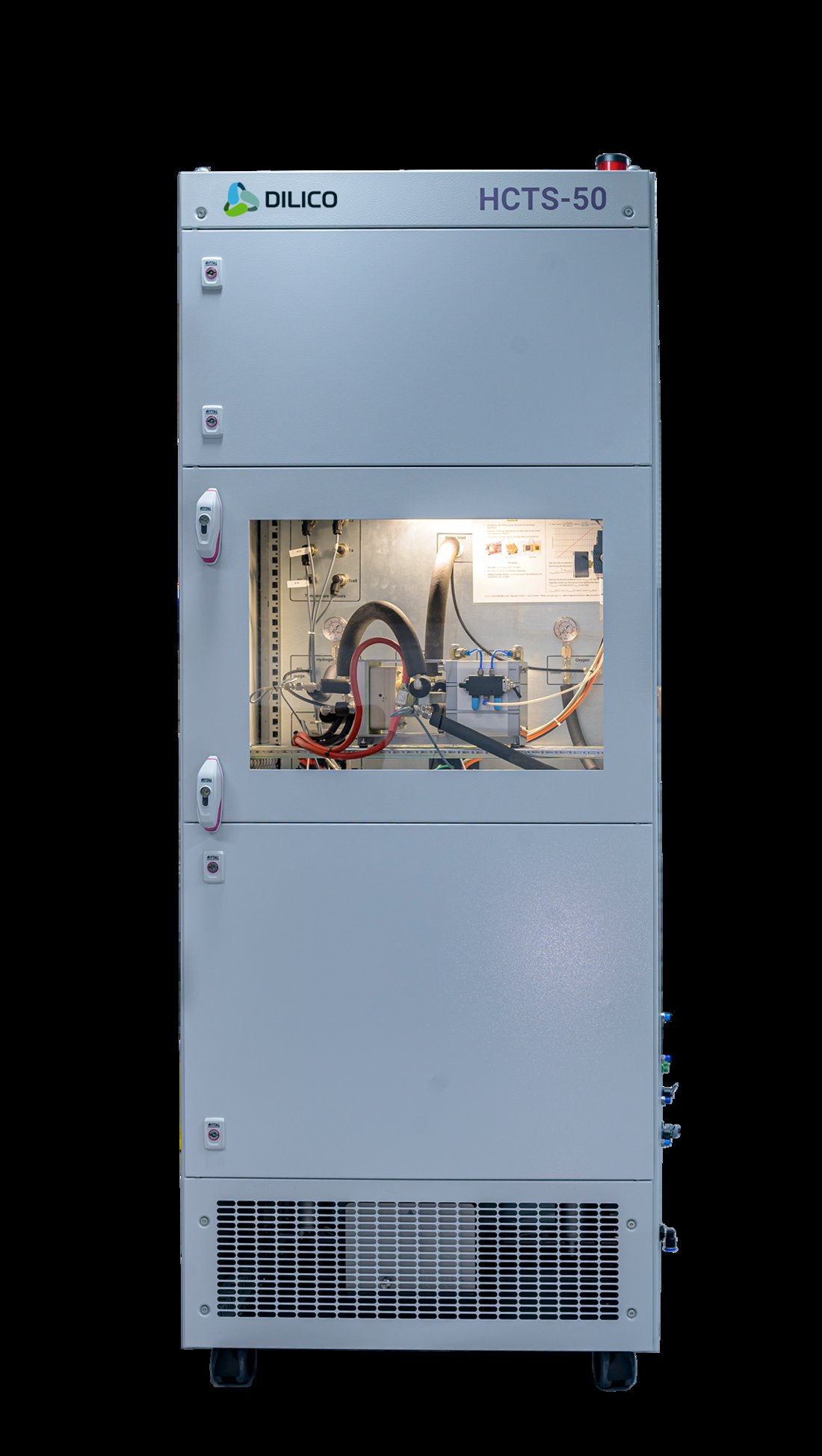

Standardisierter Teststand für PEM- und AEM-Elektrolyseure

Schnelles wechseln der Membran, verschiedene Druckbereiche möglich

Cell Test System
Support

Technische Daten

Membranfläche:25 cm2 (weitere auf Anfrage)
Betriebsdruck der Zelle:0 bis 50 bar
Steuerbare Stromquelle:bis 250 A
Temperierung der Zelle:20 °C bis 80 °C
DI-Wasservorwärmung / Leitfähigkeitsmessung:bis 80 °C / ja
Druck- und Temperaturmessung:an allen Ein- und Ausgängen
Zellspannung:0 V bis 5 V
Gastrocknung:für H2 und O2
Crossover Detektion:0 - 5 vol% H2 in O2 / O2 in H2
Verpressungskraft auf aktive Zellfläche:durch Durckluftversorgung einstellbar
Kundenseiteige Anschlüsse:DI-Wasser, Wasserabfluss, elektrischer Anschluss, Gasabsaugung, Druckluft

Einsatzzweck

  • Für PEM- oder AEM-Elektrolyseure
  • Schnelles Wechseln von Membranen
  • Zuverlässiges Testen von Membranen
  • Reproduzierbare Laborbedingungen

Download Datenblatt Jetzt Anfragen

Lieferzeit: 6 Monate

Leistungsbeschreibung

Membran einsetzen, Zellhalter schließen, Software starten und mit der Messung beginnen.

Die einfache Handhabung von DILICO Hydrogen Cell Test System 50 kennzeichnet den Prüfstand zur Analyse von PEM-Elektrolysemembranen. Als Basis für die schnelle Membranintegration dient das bewährte baltic quickCONNECTfixture System. Mithilfe von Druckluft lässt sich die Verpressungskraft auf die aktive Zellfläche variabel einstellen, welches ein wichtiger Parameter für den Betrieb von Elektrolyse-membranen darstellt. Die Zelle kann vor und während des Betriebes aktiv vorgewärmt oder gekühlt werden. Die DI-Wasserversorgung verfügt über eine Leitfähigkeitsmessung und eine Vorwärmung für einen optimalen Elektrolyseprozess. Die produzierten Gase Wasserstoff und Sauerstoff werden getrocknet, die Durchsätze gemessen und die Anteile im jeweiligen Gasstrom ermittelt.

Prüfabläufe, wie die zeitliche Aufnahme von Strom- und Spannungskennlinien und anderen Parametern, lassen sich in der Software in einem Skript programmieren und ermöglichen damit die Durchführung reproduzierbarer Messungen.

Lieferumfang

  • Teststand für PEM- oder AEM-Elektrolysemembranen
  • Software zu Bedienung und Analyse
  • (optional) DILICO CURR TEMP

Anwender

  • Hersteller von PEM- oder AEM Elektrolysemembranen
  • Forschungs- und Entwicklungseinrichtungen
