Technische Daten
Stromdichte: | Bis ± 6 A/cm2 |
---|---|
Segmentanzahl | Kundenspezifisch |
Temperaturbereich | Bis 200 °C |
Kommunikation: | CAN |
Sensorfläche: | Anpassbar an Ihre Vorgaben |
Stromdichte: | Bis ± 6 A/cm2 |
---|---|
Segmentanzahl | Kundenspezifisch |
Temperaturbereich | Bis 200 °C |
Kommunikation: | CAN |
Sensorfläche: | Anpassbar an Ihre Vorgaben |
Stromdichte- und Temperaturverteilung innerhalb der Zelle über der aktiven Zellfläche messen.
Download Datenblatt Download Messergebnisse Jetzt Anfragen
Lieferzeit: Nach Absprache

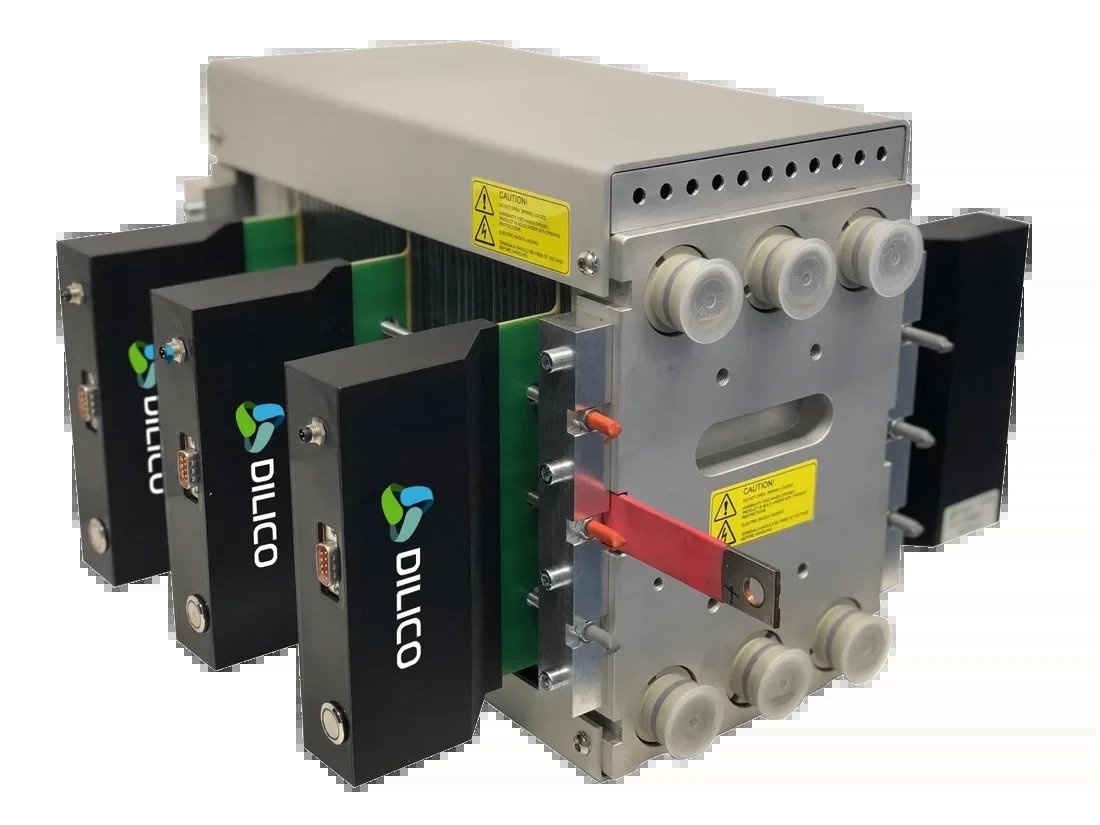

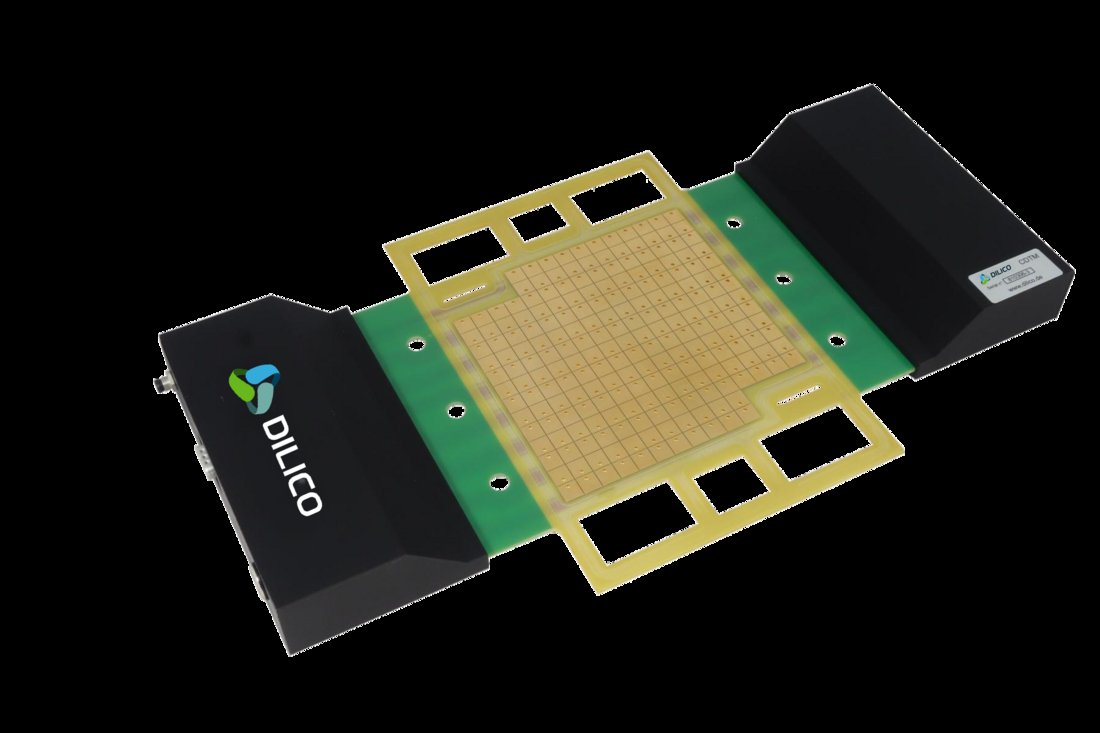

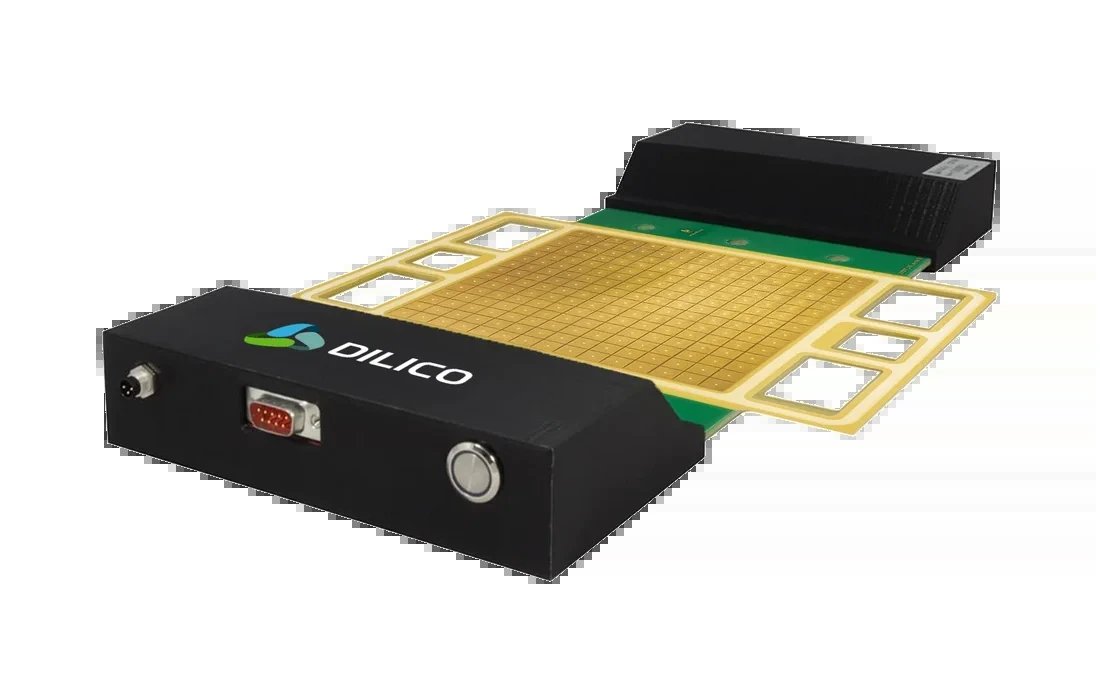

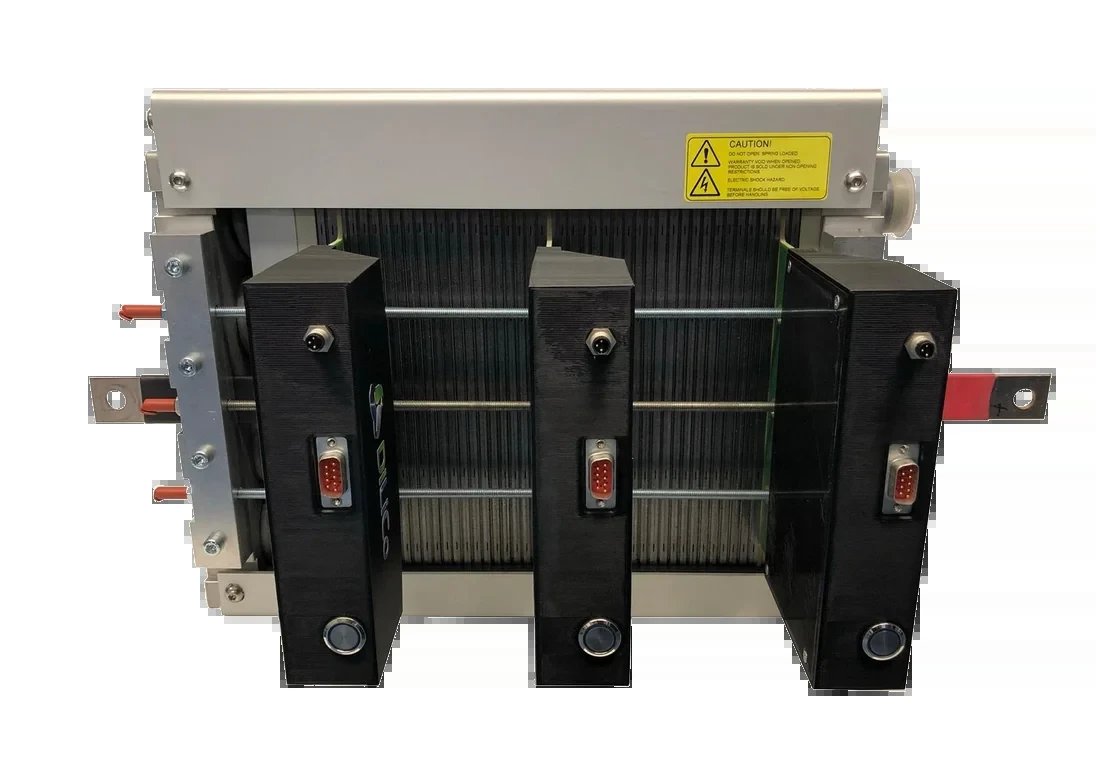

DILICO CURR TEMP verfügt über eine segmentierte Sensorschicht mit integrierten Strom- und Temperatursensoren, eine Elektronik zur Auswertung und Übertragung der Messdaten an den Kundenrechner sowie optional über eine Software zur Visualisierung und detaillierten Analyse der erfassten Stromdichte (Stromstärke bezogen auf die Fläche) und Temperatur. Die segmentierte Sensorschicht wird zwischen zwei Zellen, ohne direkten Kontakt zu den Gasen und Flüssigkeiten, integriert. Jedes Segment misst die Stromstärke und die Temperatur für einen Teil der aktiven Fläche der Membranen-Elektroden-Einheit. Die Fläche aller Segmente entspricht der Fläche der aktiven Reaktionsfläche der Membran. Als Ergebnis offenbart DILICO CURR TEMP ein zweidimensionales Bild von der Verteilung der Stromdichte und Temperatur über der Fläche der Membran-Elektroden-Einheit.
Die Aktivität der Membran, das Design von Bipolarplatten, Dichtungen und weiteren Komponenten lassen sich somit sowohl im Betrieb aber auch außerhalb des Betriebes bewerten. Im Betrieb lassen sich Zustände wie Gasunterversorgung, thermische Hot Spots und Flutung identifizieren, die Zusammenhänge zwischen Befeuchtungssystemen und der Performance der Zellen direkt messen und visualisieren und die Auswirkungen der eindimensionalen Einprägung von Wechselstromanteilen durch die elektrochemische Impedanzspektroskopie auf die zweidimensionale Messung durch DILICO CURR TEMP näher an der aktiven Fläche der Zelle messen.

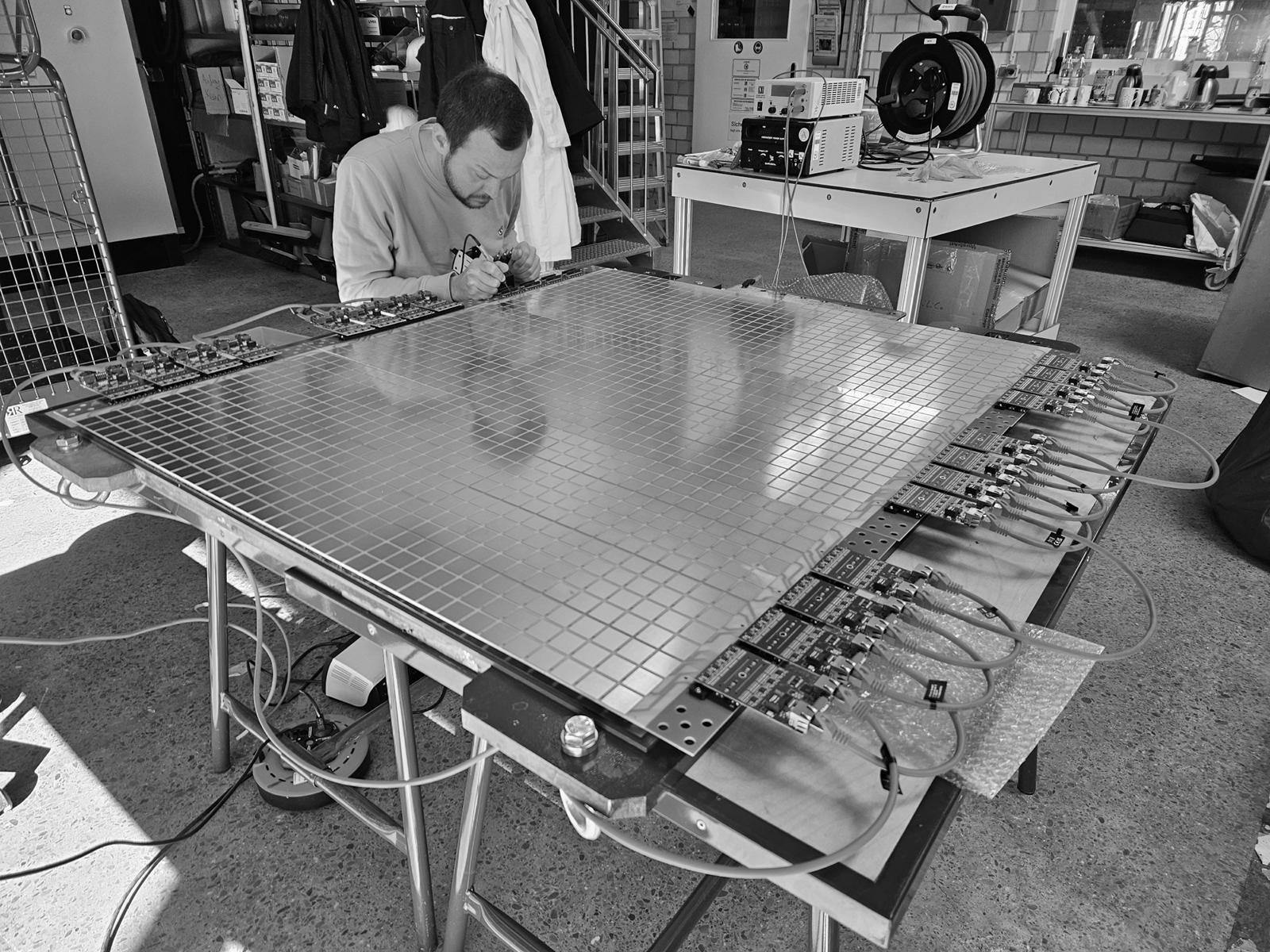

DILICO CURR TEMP bietet damit einen wertvollen Einblick in das Innere von Brennstoffzellen, Redox Flow Batterien und Elektrolyseuren. Nutzen Sie die Informationen zur Optimierung der Betriebsführung und Charakterisierung Ihres Systems. Je nach Membranfläche lassen sich Sensorschicht, Segmentanzahl und Verteilung der Segmente individuell nach Ihren Anforderungen anpassen, um eine optimale Beobachtung der Stromdichte und Temperaturverteilung zu erhalten.
Galvanische Zellen bzw. elektrochemische Energiewandler, wie Batterien und Brennstoffzellen, generieren im Inneren an den Elektroden Ladungsträger. Diese Ladungsträger bewegen sich und ein elektrischer Strom fließt zum Leiter (Kabel), der zur Versorgung von elektrischen Verbrauchern dient.
Mit zunehmender Betriebsdauer nimmt jedoch diese Stromstärke immer weiter ab, weil es an den Elektroden und den Elektrolyten zur Alterung kommt. Statt elektrische Energie bereitzustellen, steigen die thermischen Verluste an und erhöhen die Erwärmung der Zelle.
Die Stromdichte ist definiert als Stromstärke je Fläche (Querschnittsfläche für die Stromstärke). Die Einheit wird als Ampere je Quadratzentimeter angegeben (A/cm²). Der Hintergrund ist die Vergleichbarkeit von leistungsstarken Brennstoffzellen oder Elektrolyseuren mit mehreren 100 Ampere pro System und kleineren Zellen mit wenigen Ampere.
Die Stromdichte ist ein Maß für die Leistungsfähigkeit von galvanischen Zellen, insbesondere von den Elektroden an Brennstoffzellen, Elektrolyseuren und Redox-Flow-Batterien. Je höher der Wert, umso mehr elektrische Leistung kann die Zelle bereitstellen. Für die Weiterentwicklung von galvanischen Zellen sind die Werte der Stromdichte und Zellspannung, die beiden wesentlichen elektrischen Parameter zur Zustandsbewertung galvanischer Zellen, während des Betriebes.

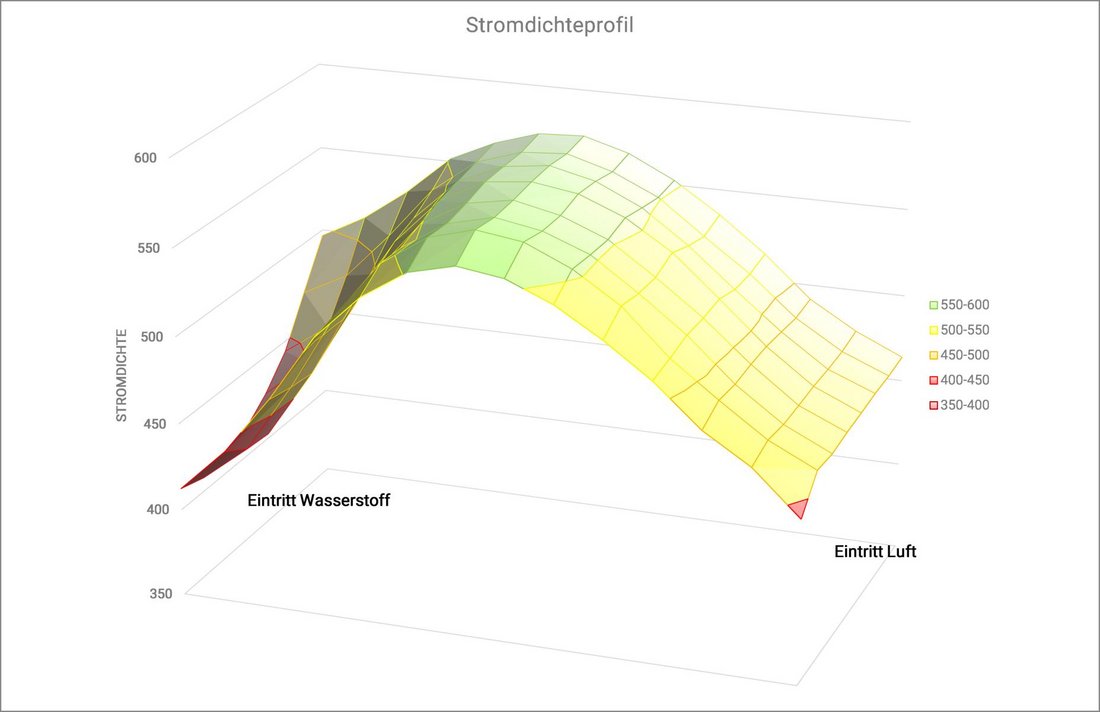

In der Elektrotechnik bilden die beiden Werte auch die Grundlage elektrotechnischer Modellbeschreibungen von galvanischen Zellen. Für die Forschung und Entwicklung bietet die ortsaufgelöste Stromdichtemessung mit seinen vielen Stromsensoren verteilt über die Elektrodenfläche nicht nur einen Stromdichtewert, sondern in der Fläche (x,y-Ausrichtung) betrachtet, viele Stromdichtewerte, sodass jeder Bereich der Zellfläche zu analysieren ist.

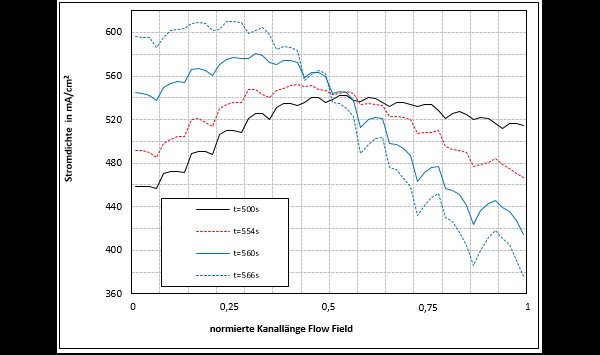

Beispiel: Sukzessive Flutung der Brennstoffzelle innerhalb von 60 Sekunden bei konstanter Stromstärke nach Drehzahlsenkung der H2-Rezirkulationspumpe
Die Stromdichte der Membranbereiche am Medieneingang steigen um den Wert, den die Stromdichte Richtung Medienausgang entlang des Strömungskanals während der Flutung absinkt. Die Membran im Eingangsbereich leistet nun bis zu 600 mA/cm² (vorher 470 mA/cm²) gegenüber zirka 380 mA/cm² am Ausgang (vorher 520 mA/cm²). Ein Zusammenhang zwischen der Drehzahl der Rezirkulationspumpe und den veränderten Feuchtigkeitsverhältnissen in den Ausgangsbereichen der Flow Fields konnte abgeleitet werden.
