Modulare Kontaktierungslösungen zur Zellspannungsmessung

Download Datenblatt Jetzt Anfragen

Lieferzeit: auf Anfrage

Mit DILICO cell voltage pickup lässt sich der Aufwand für aufwendige Zellkontaktierungen deutlich reduzieren, ohne auf bewährte Funktionalitäten und Sicherheitsmechanismen zu verzichten. Die kabellose Umsetzung minimiert potenzielle Fehlerquellen, verbessert die Skalierbarkeit in der Serienfertigung und ermöglicht ein Höchstmaß an Funktionalität bei gleichzeitig hoher Zuverlässigkeit. Optional unterstützt eine Echtzeitanalyse der Daten dabei, Abweichungen und Fehlerbilder frühzeitig sichtbar zu machen, bevor diese die Performance einzelner Zellen oder kompletter Anlagen beeinträchtigen. Das beschleunigt Ursachenanalysen, reduziert Stillstandzeiten und verbessert die Qualitätssicherung über den gesamten Lebenszyklus eines Produkts.

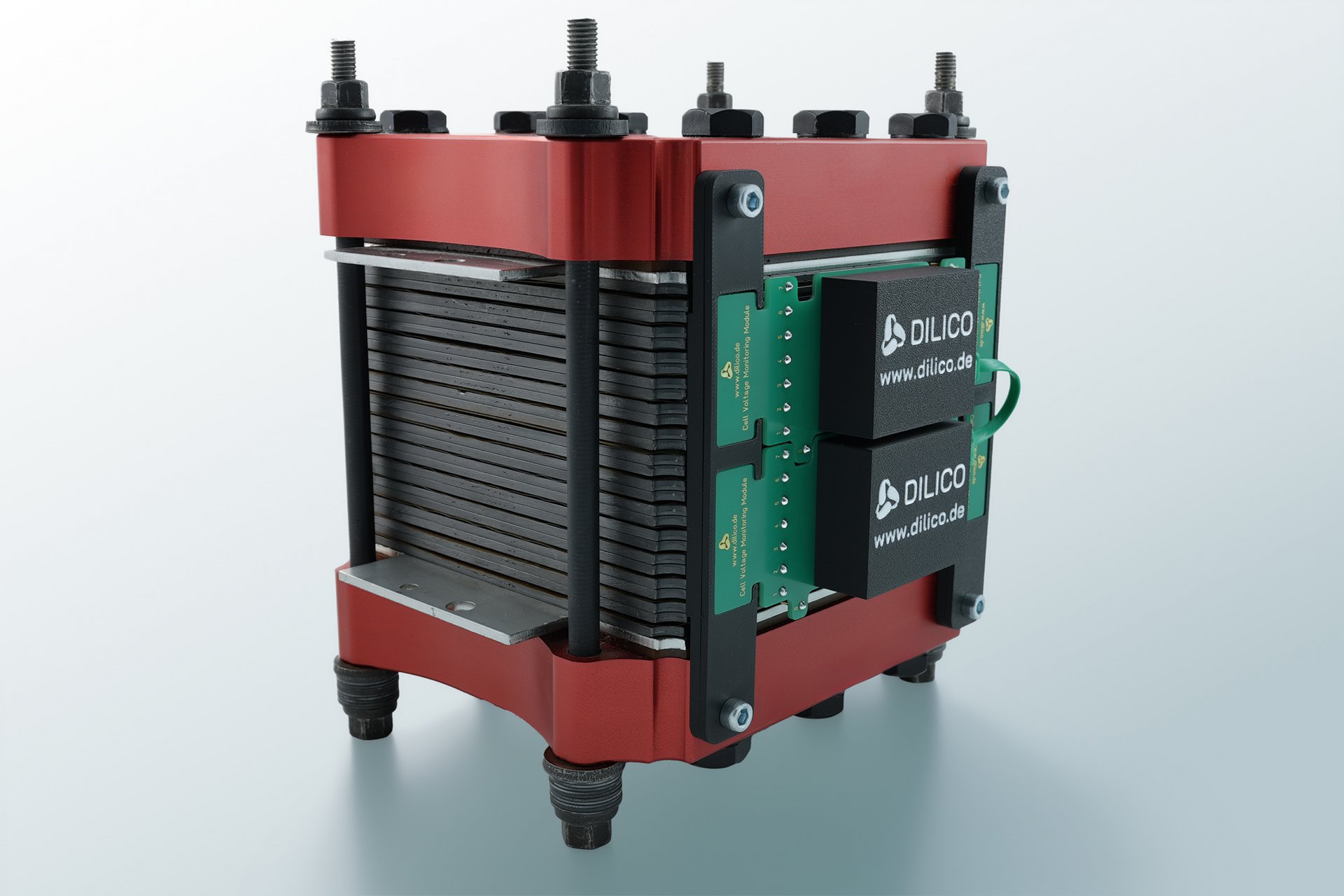

Technisch betrachtet, handelt es sich bei DILICO cell voltage pickup um eine kabellose Lösung zur permanenten Überwachung von Zellspannungen in Brennstoffzellen, Batteriesystemen und Elektrolyseuren. Das System kombiniert die Kontaktierung zum Zellspannungsabgriff, das sogenannte Pickup, mit der Messelektronik, der sogenannten SmartCard, die die hochpräzise und zuverlässige Spannungsmessung durchführt. Durch die kontinuierliche Erfassung und Auswertung relevanter Zellspannungen entsteht ein transparentes Bild des Stackzustands, das bei einer Serienfertigung, vor allem im späteren Betrieb einen messbaren Beitrag zur Betriebssicherheit leistet.

In sicherheitskritischen Anwendungen ist eine stabile Zellspannungsüberwachung entscheidend, um Schäden an einzelnen Zellen und Folgeschäden am Gesamtsystem zu vermeiden. DILICO cell voltage pickup überwacht definierte Grenzwerte für Unterspannung und Überspannung permanent und unterstützt so eine frühzeitige Fehlererkennung. Das Risiko ungeplanter Ausfälle wird reduziert, während die Lebensdauer von Stacks durch eine kontrollierte und nachvollziehbare Betriebsführung steigt.

Die Lösung ist für schnelle Messzyklen ausgelegt und eignet sich damit auch für anspruchsvolle Echtzeitüberwachung. Das Messintervall beträgt bis zu 24 ms bei 12 Zellen sowie bis zu 48 ms bei bis zu 36 Zellen. DILICO cell voltage pickup ist kompatibel mit gängigen Energiewandlern und Energiespeichern und unterstützt Zellspannungen bis zu 4,5 V pro Zelle. Messdaten werden über CAN, RS232 oder PROFINET übertragen und lassen sich dadurch flexibel in bestehende Steuerungsarchitekturen, Automatisierungslösungen und Prüfstandsumgebungen integrieren.

Zur optimalen Kontaktierung der Zellen können sowohl das Layout des CVP Moduls als auch die Zellkontaktierung kundenspezifisch angepasst werden. Dadurch lässt sich das System präzise auf vorhandene Stackgeometrien, Bauraumvorgaben und Fertigungsprozesse abstimmen. Hersteller profitieren von einer technisch sauberen Integration, ohne Kompromisse bei Messqualität und Systemrobustheit eingehen zu müssen.

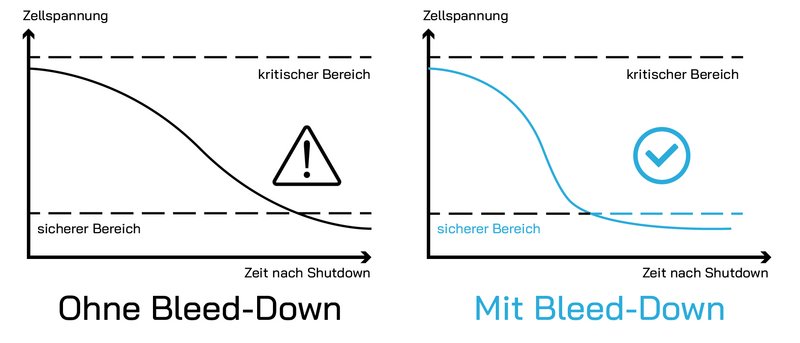

Zusätzlich ist eine optionale Bleed Down Funktion verfügbar, mit der Zellen kontrolliert entladen werden können. Dies unterstützt eine definierte Behandlung von Stacks, erhöht die Betriebssicherheit und trägt dazu bei, die Langlebigkeit des Gesamtsystems nachhaltig zu steigern.

DILICO cell voltage pickup richtet sich insbesondere an Hersteller von Brennstoffzellen und Elektrolyse Stacks in der Serienfertigung, die hohe Anforderungen an Sicherheit, Messstabilität und Zuverlässigkeit im Betrieb stellen. Als etablierter Hersteller von Analysegeräten für galvanische Zellen verfügt DILICO über das technologische Know-how, um Zellüberwachung konsequent auf industrielle Anforderungen auszulegen und Produkte durch präzise Zustandsdaten weiter zu verbessern. Nehmen Sie Kontakt mit uns auf und profitieren Sie von unserer langjährigen Erfahrung in der Zellmesstechnik.
